三相電氣泵是一種很常用的設備，與單相電相比，勁更大，功率的范圍選擇也大，那么導致它的參數也高，并且啟動時，是瞬間啟動的，如果條件允許的話，通常都會推薦客戶選用三相電氣泵的。
在收到貨后，有很多客戶不會接線，也不敢亂接，怕?lián)p壞掉電機，得不償失，所以都會想要接線圖，按照接線的說明來接，有這種想法是很好的，除非是電工，有一定的專業知識，如果沒有的話，還是最好根據三相電氣泵接線圖的標識來接吧。

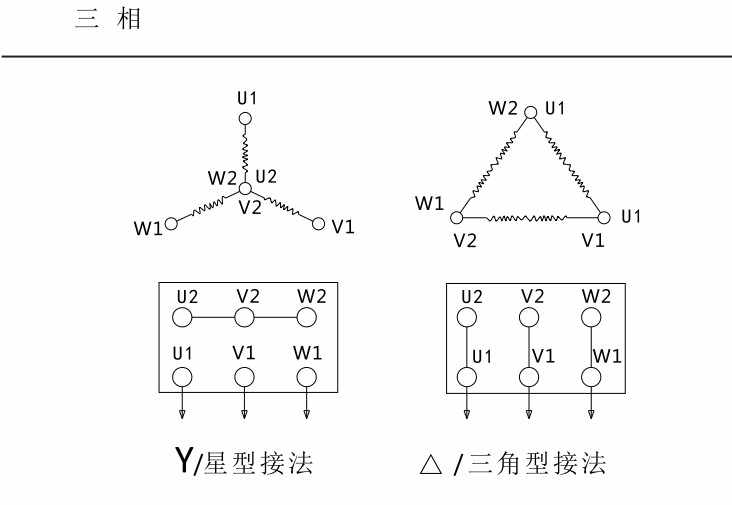

在氣泵出廠的時候，我司都會做檢測與實驗的，每一臺都會測試，確定沒有任何問題才會出廠，那么在測試的時候，已經將三相電的默認接線方法改好了，在咱們國內的電壓來說，不用倒換連接的銅片，從接線孔把電線穿進去，按就近的接線柱，直接接上三根火線就可以了。如下圖顯示：
默認出廠時，已經設置好連接方式，只需按默認方式連接三根火線就可以，不用改變銅片
從上圖可以看出有兩種接線方法，這是針對不同的情況來設置的，3kw（包含3kw）以內默認的連接方式為Y型（右圖）、4kw（包含）以上的為△三角型接線方式（左圖），如果是特殊電壓的，如出口至國外的，拿不準主意的，可以咨詢我們公司技術人員。
電壓的波動范圍，允許在正負的百分之十。不可波動過大影響電機運行。
三相電氣泵接線圖
而且三相電是有正反轉的現象出現的，如果出現反轉，隨便調換其中的兩根就可以了，比如U1和V1調換，或U1和W1交換，V1和W1都是可以的，調換好以后，再開機試運行下，看看方向?qū)α藳](méi)有，旋轉方向與氣泵上的箭頭標示一致的話，就可以使用了。
最后一點，接線盒里有地接標識，這個是一定要連接的，防止發生意外情況，切記。
全部都布置連接好以后，就可以把接線盒的蓋子用螺絲擰緊了，防止其他人員誤碰，連接好以后，基本不上不會再動電源線了，也可以防止灰塵落入到里面，影響它的接觸。
