　　電源電路的理解

　　電源電路是指提供給用電設備電力供應的電源部分的電路設計，使用的電路形式和特點。既有交流電源也有直流電源。

　　電源電路的分類

　　一、電子電路

　　根據所處理信號的不同，電子電路可以分為模擬電路和數字電路。

　　1、模擬電路

　　自然界產生的連續性物理自然量，將連續性物理自然量轉換為連續性電信號，運算連續性電信號的電路即稱為模擬電路。模擬電路對電信號的連續性電壓、電流進行處理。

　　最典型的模擬電路應用包括：放大電路、振蕩電路、線性運算電路（加法、減法、乘法、除法、微分和積分電路）。運算連續性電信號。

　　2、數字電路

　　數字電路又名邏輯電路，是一種將連續性的電信號，轉換為不連續性定量電信號，并運算不連續性定量電信號的電路。數字電路中，信號大小為不連續并定量化的電壓狀態。多數采用布爾代數邏輯電路對定量后信號進行處理。典型數字電路有，門電路、觸發器、寄存器、加法器、減法器等，來運算不連續性定量電信號。

　　二、集成電路

　　集成電路亦稱為IC。運用集成電路設計程序（IC設計），將一般電路集成到半導體材料里的半導體電路（一般為硅片），稱為集成電路。利用半導體技術制造出集成電路（IC）。

　　三、其它電源電路種類

　　整流電路、直流穩壓電路、濾波電路、穩壓電路

　　電源電路的功能

　　每個電子設備都有一個供給能量的電源電路。電源電路有整流電源、逆變電源和變頻器三種。常見的家用電器中多數要用到直流電源。直流電源的最簡單的供電方法是用電池。但電池有成本高、體積大、需要不時更換（蓄電池則要經常充電）的缺點，因此最經濟可靠而又方便的是使用整流電源。

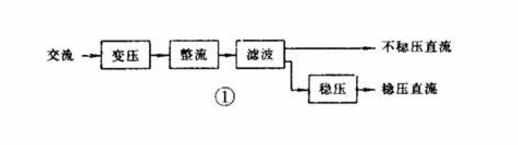

　　電子電路中的電源一般是低壓直流電，所以要想從220伏市電變換成直流電，應該先把220伏交流變成低壓交流電，再用整流電路變成脈動的直流電，最后用濾波電路濾除脈動直流電中的交流成分后才能得到直流電。有的電子設備對電源的質量要求很高，所以有時還需要再增加一個穩壓電路。因此整流電源的組成一般有四大部分，見圖1。其中變壓電路其實就是一個鐵芯變壓器，需要介紹的只是后面三種單元電路。
