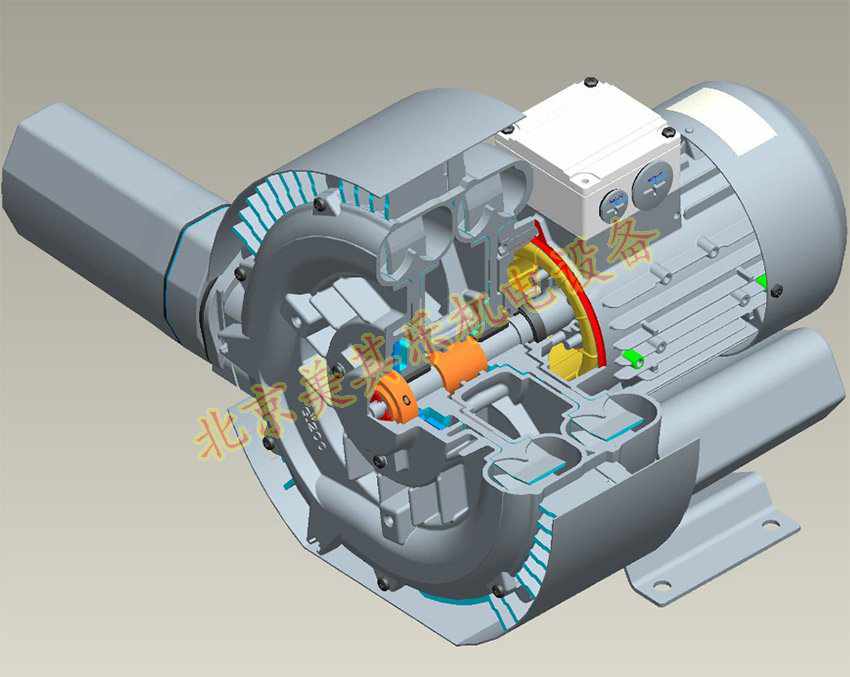

高壓鼓風機內部結構圖（動畫）

瀏覽：5329　　發(fā)布日期：2019-12-03 01:47

　　高壓鼓風機的空氣的壓縮過程通常是經過一個或幾個葉輪（或稱幾級＼幾段）在離心力的作用下進行。鼓風機的機電，由于磁性反應，有一個高速轉動的轉子，轉子上的葉片帶動空氣進行高速運動，離心力使空氣在漸開線形狀的機殼內，沿著漸開線流向風機出口方向運動，高速的氣流具有一定的風壓以供使用。而新空氣由機殼的進口入進入補充，源源不斷的以此循環(huán)進行工作。

高壓鼓風機運行動畫圖

（注：視頻格式為swf，如手機無法播放，請復制鏈接發(fā)放至電腦端觀看，或在手機端下載相關插件或播放器）

高壓鼓風機內部結構爆炸圖

編號	部件名稱	編號部	件名稱	編號	部件名稱
01	電機后風罩	13	前泵體泵蓋	25	風機底板
02	固定螺絲	14	O型圈、密封圈	26	螺絲
03	小墊片	15	墊片	27	彈簧墊片
04	風機內部葉輪	16	螺絲	28	墊片
05	中泵體	17	螺絲	29	墊片
06	軸套管	18	毛氈圈	30	軸套管
07	無	19	油封	31	固定螺絲
08	O型圈	20	紙墊片	32	方母
09	軸承座	21	連接法蘭	33	斗篷
10	軸承	22	消音器總	34	紙墊片
11	墊片	23	電機部分	35	連接法蘭
12	固定螺絲	24	軸平行鍵	36	無
