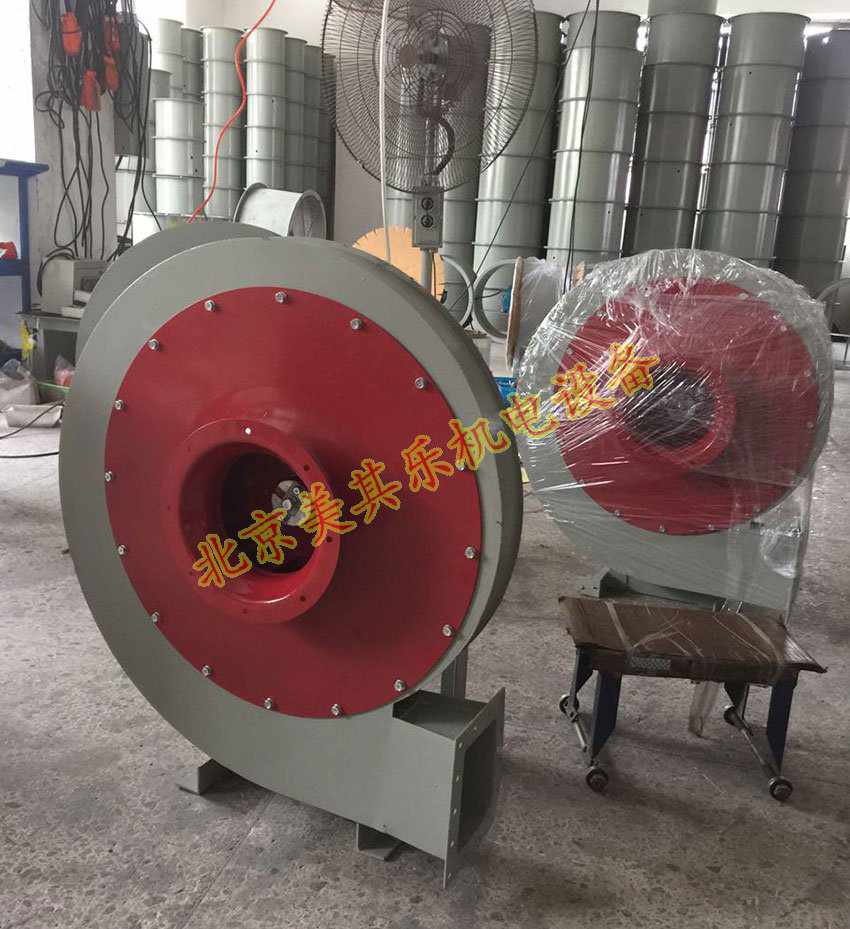

9-19離心通風機
- 產品介紹
9-19離心通風機屬于離心風機的一種，工作原理同離心風機，根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速、改變流向，使動能轉換成勢能（壓力）。在單級離心風機中，氣體從軸向進入葉輪，氣體流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向并且管道斷面面積增大使氣流減速，這種減速作用將動能轉換成壓力能。
壓力增高主要發生在葉輪中，其次發生在擴壓過程。在多級離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力。目前被廣泛用于輸送物料，其特點是屬于小流量、高風壓，抽風，送風效果好，我司生產的有A式和D式兩種系列，A式是直接式電機傳動，D式是聯軸器傳動。
9-19離心通風機主要特點：
1、9-19離心通風機為單吸入式，采用前彎型葉輪。
壓力增高主要發生在葉輪中，其次發生在擴壓過程。在多級離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力。目前被廣泛用于輸送物料，其特點是屬于小流量、高風壓，抽風，送風效果好，我司生產的有A式和D式兩種系列，A式是直接式電機傳動，D式是聯軸器傳動。
9-19離心通風機主要特點：
1、9-19離心通風機為單吸入式，采用前彎型葉輪。
2、根據葉輪的旋轉方向不同，風機可制成右旋和左旋兩種旋向。從電機一端正視，葉輪順時針旋轉為右旋風機，以“右”表示；逆時針旋轉為左旋風機，以“左”表示。
3、9-19離心通風機的出風口角度可制作成0°、45°、90°、135°、180°、225°共6種角度。我公標準產品為0°、45°、90°三種，其余角度可根據用戶需要制作。
4、9-19離心通風機的傳動方式為A/D兩種：

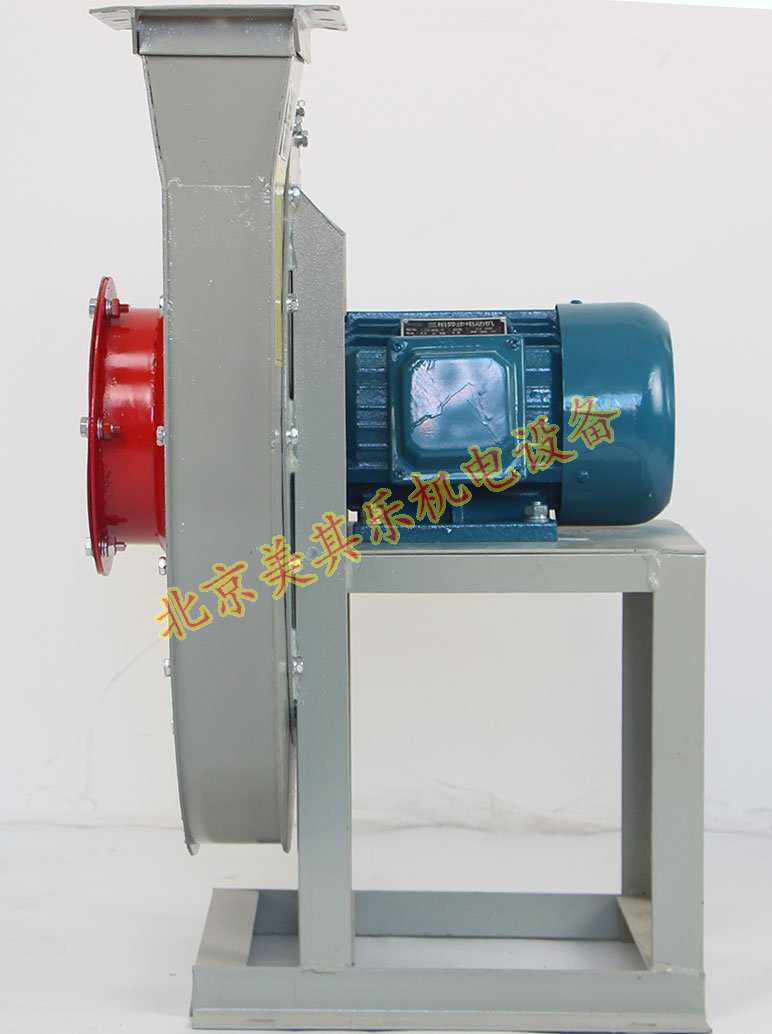

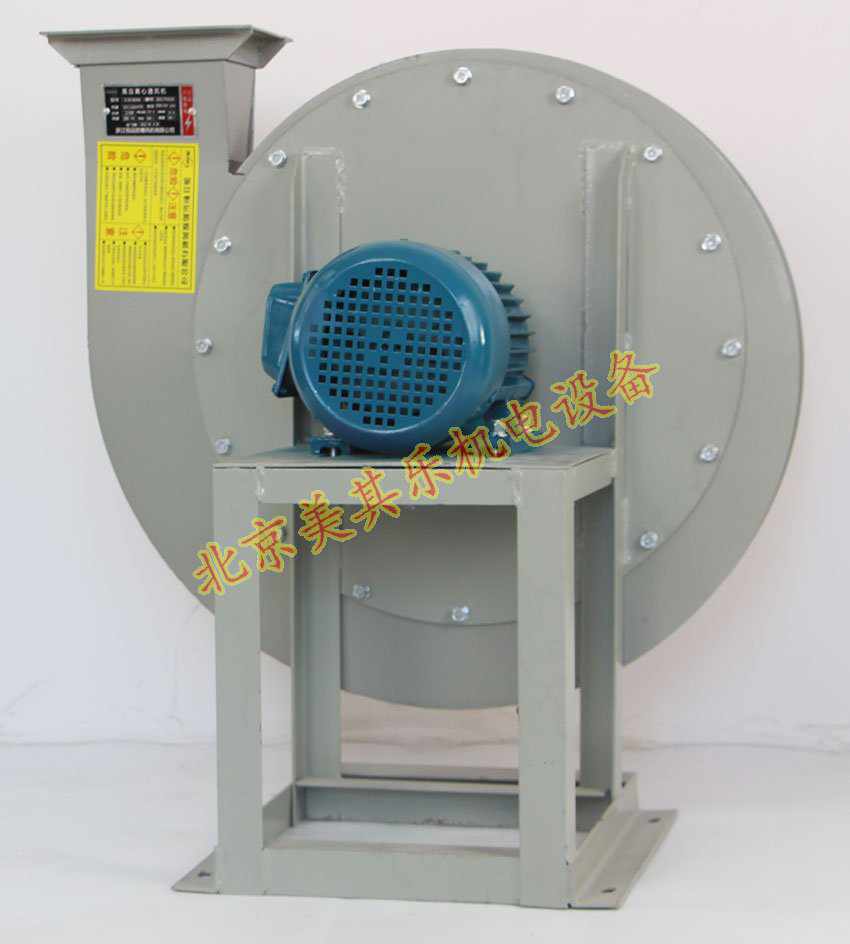

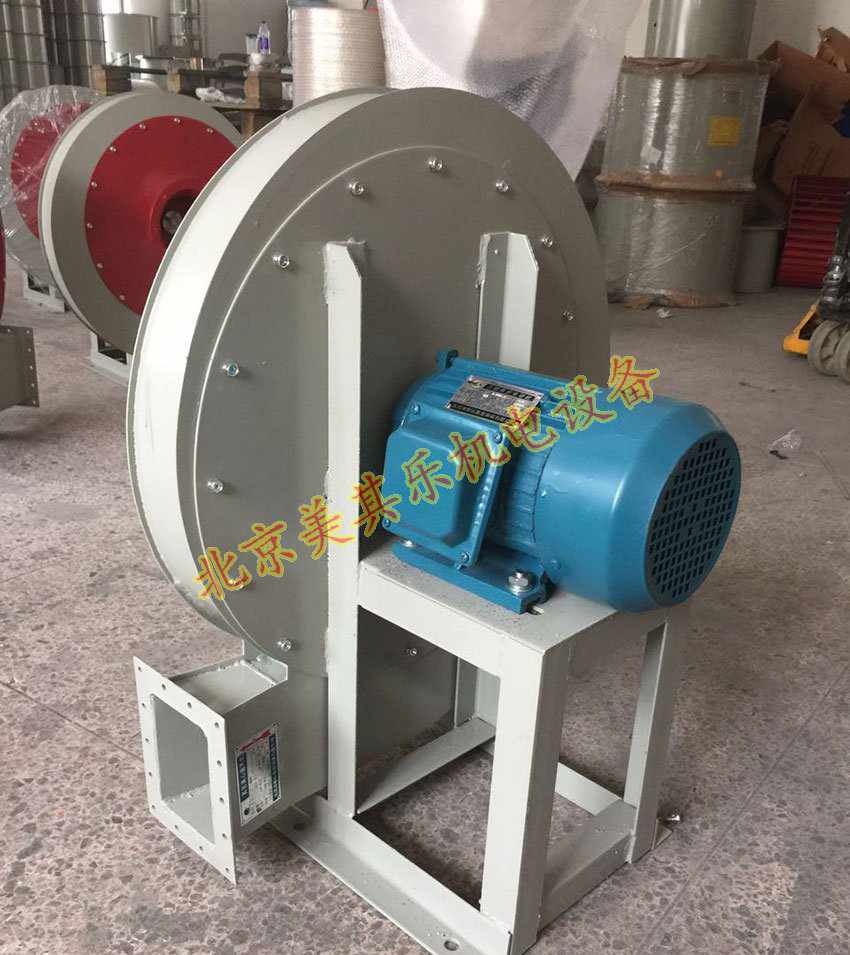

A式：電機直聯傳動，結構緊湊、維護簡單。機號3.5~6.3#采用此種傳動方式
D式：聯軸器傳動，結構形式為連體式：即把風機、傳動組和電機全部裝配在同一個剛性底座上，從而減小了客戶有安裝難度，極大的縮短現場安裝、調試的工期。7.1#及以上機號采用此用種傳動方式。
9-19高壓離心通風機參數
| 機號 |
轉速 r/min |
序號 |
全壓 Pa |
流量 m3/h |
所需功率 KW |
電動機 | |
| 型號 |
功率 KW |
||||||
| 9-19 4A | 2900 |
1 2 3 4 5 6 7 |
3584 3665 3647 3597 3507 3384 3253 |
824 970 1116 1264 1410 1558 1704 |
1.5 1.7 1.9 2.1 2.3 2.6 2.6 |
Y90L-2 | 2.2 |
| Y100L-2 | 3 | ||||||
| 9-19 4.5A | 2900 |
1 2 3 4 5 6 7 |
4603 4684 4672 4580 4447 4292 4112 |
1174 1397 1616 1839 2062 2281 2504 |
2.5 2.9 3.2 3.6 3.9 4.4 4.8 |
Y112M-2 |
4 |
| Y132S1-2 | 5.5 | ||||||
| 9-19 5A | 2900 |
1 2 3 4 5 6 7 |
5697 5768 5740 5639 5517 5323 5080 |
1610 1932 2254 2576 2844 3166 3488 |
4.1 4.8 5.4 5.8 6.4 7.1 7.9 |
Y132S-2 | 7.5 |
| Y160M1-2 | 11 | ||||||
| 9-19 5.6A | 2900 |
1 2 3 4 5 6 7 |
7182 7273 7236 7109 6954 6709 6400 |
2262 2714 3167 3619 3996 4448 4901 |
7.0 8.1 9.1 10.2 11.2 12.5 13.9 |
Y160M1-2 | 11 |
| Y160L-2 | 18.5 | ||||||
| 9-19 6.3A | 2900 |
1 2 3 4 5 6 7 |
9149 9265 9219 9055 8857 8543 8148 |
3220 3865 4509 5153 5690 6334 6978 |
12.5 14.5 16.4 18.4 20.2 22.5 25.1 |
Y160L-2 | 18.5 |
| Y200L1-2 | 30 | ||||||
1、安裝前應檢查葉輪及機殼有無因運輸而順壞變形，檢查各聯接處是否緊固，否則應待修復后方可安裝使用。
2、安裝風機進出風口應有足夠的強度、剛性、穩定性和耐久性。
3、風機必須緊固安裝，必須使用風機或電機的地腳螺栓孔進行安裝。
4、嚴禁使用進出風口法蘭作為安裝受力件，風管重量應該另外有剛性支撐承受。
5、在進、出風口前后兩倍風輪直徑長度范圍內有彎頭或其管道截面發生突然變化時將引起管道阻力急劇增加，應盡量避免。
6、電源必需保證三相均衡，無缺相等缺陷。電壓可在額定電壓的±5%以內波動。
7、電機接線必需有專業人士負責，確保正確的接線。
8、安裝時應該考慮雜物進入風機內部導致的致命損壞，而設置相應的防護件。
9、管網系統中最好能夠增加風量調節閥門，以便調節風機工況點。
